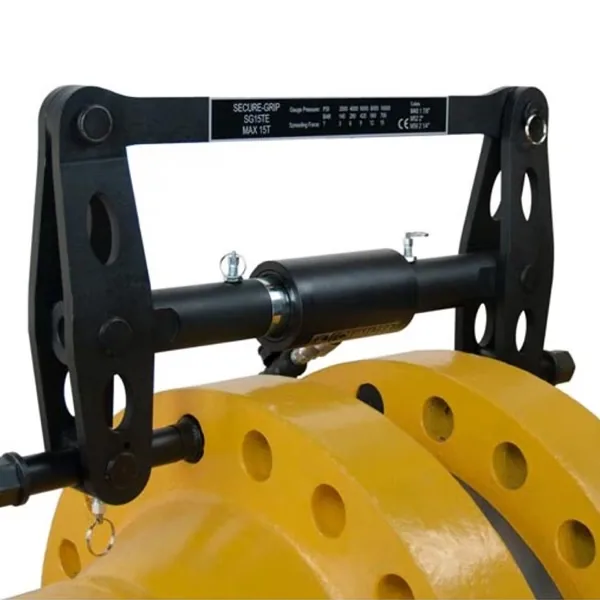

Bộ tách mặt bích bằng thủy lực SG15TESTD là công cụ chuyên dụng được thiết kế để tách các mặt bích trong các ứng dụng công nghiệp. Sản phẩm sử dụng hệ thống thủy lực với áp suất làm việc tối đa 10.000 psi, cung cấp lực tách 16,9 tấn (15 tấn metric). Công nghệ Secure-Grip độc quyền cho phép công cụ hoạt động với khoảng trống tối thiểu hoặc không cần khoảng trống, giúp tiết kiệm thời gian và nâng cao hiệu quả công việc. Bộ tiêu chuẩn bao gồm tất cả các thành phần cần thiết để bắt đầu sử dụng ngay lập tức.
Khoảng tách tối đa của công cụ là 3,94 inch (100 mm), phù hợp với các mặt bích có kích thước lỗ bolt từ 1,87 đến 2,44 inch. Thiết kế của SG15TESTD cho phép sử dụng trên nhiều loại mặt bích khác nhau, bao gồm các tiêu chuẩn ANSI, DIN, SPO, ASME, API và BS. Cơ chế khóa lỗ bolt an toàn đảm bảo công cụ giữ vị trí chắc chắn trong quá trình hoạt động.
Bộ công cụ được đóng gói trong hộp nhôm chuyên dụng với các lót bảo vệ, đảm bảo an toàn vận chuyển và bảo quản. Trọng lượng bộ công cụ là 99,2 lbs (45 kg), trong khi trọng lượng công cụ riêng là 57,3 lbs. Kích thước hộp đựng là 35,0 x 22,4 x 6,5 inch (890 x 570 x 165 mm).
Công cụ SG15TESTD được trang bị hệ thống thủy lực hiệu suất cao, cho phép tách các mặt bích một cách chính xác và an toàn. Áp suất làm việc tối đa 10.000 psi (690 bar) đảm bảo lực tách ổn định và kiểm soát được. Lực tách trên mỗi công cụ là 16,9 tấn, đủ để xử lý các mặt bích nặng trong các ứng dụng công nghiệp khác nhau.
Công cụ được thiết kế để hoạt động với hiệu suất cao trong các điều kiện khó khăn. Khoảng trống tối thiểu cho phép sử dụng trong các không gian hạn chế, giảm thời gian chuẩn bị và tăng tính linh hoạt trong công việc. Cơ chế khóa an toàn đảm bảo công cụ không bị trượt trong quá trình tách.
Kích thước của công cụ SG15TESTD được tối ưu hóa để phù hợp với nhiều loại mặt bích khác nhau. Chiều dài tổng thể là 28,3 inch (720 mm), chiều rộng là 13,6 inch (346 mm). Khoảng cách tối thiểu từ mặt bích đến công cụ (khoảng trống trục) là 15,0 inch (380 mm) khi lắp đặt, và 12,4 inch (315 mm) khi đã cài đặt.
Các kích thước được thiết kế để đảm bảo công cụ có thể tiếp cận các lỗ bolt một cách dễ dàng. Khoảng cách bán kính tối thiểu cho phép sử dụng trên các mặt bích có kích thước khác nhau. Độ dày khớp bích có thể điều chỉnh từ 5,5 đến 15,7 inch, phù hợp với hầu hết các ứng dụng công nghiệp.
Bộ SG15TESTD tiêu chuẩn bao gồm tất cả các thành phần cần thiết để bắt đầu sử dụng ngay lập tức. Bơm thủy lực HP550S được thiết kế để hoạt động ở áp suất tối đa 10.000 psi, cung cấp lực tách ổn định. Ống dẫn thủy lực dài 6,5 feet cho phép hoạt động linh hoạt trong các không gian khác nhau.
Bộ collet được cung cấp cho phạm vi lỗ bolt từ 1,87 đến 2,44 inch. Các collet được thiết kế để khóa chắc chắn vào lỗ bolt, đảm bảo công cụ không bị trượt. Hộp đựng nhôm bảo vệ toàn bộ bộ công cụ khỏi hư hỏng trong quá trình vận chuyển và bảo quản.
Bộ tách mặt bích bằng thủy lực SG15TESTD được sử dụng rộng rãi trong các ngành công nghiệp như lọc dầu, hóa chất, năng lượng, và xử lý nước. Công cụ này phù hợp cho việc tách các mặt bích trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị. Lực tách 16,9 tấn cho phép xử lý các mặt bích nặng và khó tách.
Trong các ứng dụng bảo trì định kỳ, công cụ giúp giảm thời gian ngừng hoạt động của thiết bị. Công nghệ Secure-Grip cho phép hoạt động nhanh chóng và an toàn, đặc biệt trong các không gian hạn chế. Công cụ cũng được sử dụng trong các dự án lắp ráp và tháo dỡ các hệ thống ống dẫn phức tạp.
Công cụ tách mặt bích
Phạm vi ứng dụng: Để biết chi tiết về phạm vi ứng dụng, vui lòng yêu cầu Bảng hướng dẫn vận hành Secure-Grip Thủy lực.
Lợi ích hoạt động:
Cảnh báo: Phải sử dụng tối thiểu hai công cụ tách mặt bích khi mở các khớp bích. Điều này cho phép người vận hành duy trì khoảng cách tách bằng nhau trên các mặt bích.
Bảng thông số mô hình:
Mô hình SG15TESTD: Loại Thủy lực (H), Lực tách tối đa 16,9 tấn, Khoảng tách tối đa 3,94 inch, Khoảng trống tiếp cận tối thiểu 0 inch, Phạm vi lỗ bolt 1,87 - 2,44 inch, Chiều dài (A) 23,6 inch, Chiều rộng (B) 13,6 inch, Khoảng cách (C) 15,0 inch, Khoảng cách (D) 3,9 inch, Chiều dài (E) 28,3 inch, Khoảng cách (F) 3,1 inch, Trọng lượng công cụ 57,3 lbs, Trọng lượng bộ công cụ 99,2 lbs, Kích thước hộp 35,0 x 22,4 x 6,5 inch, Mã bộ công cụ SG15TE.
Bộ công cụ thủy lực SG15TE:
